안녕하세요.
오늘은 안전벨브인 PSV ( Pressure Safety Valve) 에 대해 알아보겠습니다.
위험요소가 많은 공장내부에는 높고 낮은 온도와 압력의 Equipment가 존재하기 때문에 자칫하면 대형사고가 발생할 수 있는 곳입니다.
때문에 공장내에 필수적인 안전장치로 유압, 공기압, 증기등 고압에 의해 기기 또는 배관 파손을 방지하기 위하여 설치되는 밸브이며 주로 사용되는 매체는 Gas & Steam 입니다.
설치 장소
① 압력용기 : Dia 150mm 이하인 압력용기는 제외됨
② 정변위압축기 : 피스톤 운동과 동시에 유체가 흡입/배출 되는 구조로써 과압이 생길 시 위험하므로 설치해야함.
③ 정변위펌프 : Discharge 측이 막히면 압력이 상승되므로 설치해야하는 펌프류
④ 배관 : 배관 내가 Valve로 인해 막혔을 시 온도가 상승하면 열 팽창으로 의해 배관파열이 생길 수 있으므로 설치해야함.

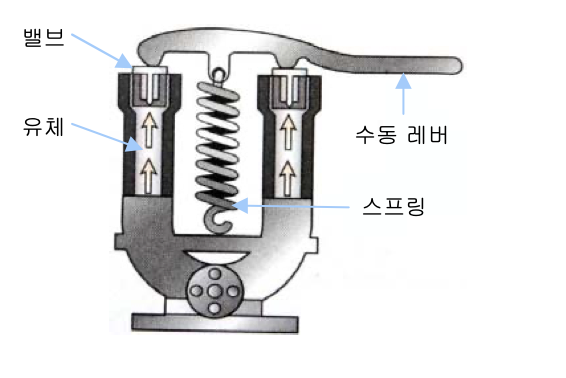

작동 원리
설정압력이 초과되면 순간적으로 압력이 방출되며 밸브가 Full Open이 되며 압력이 다 빠져나갔을 시 Close 된다.
